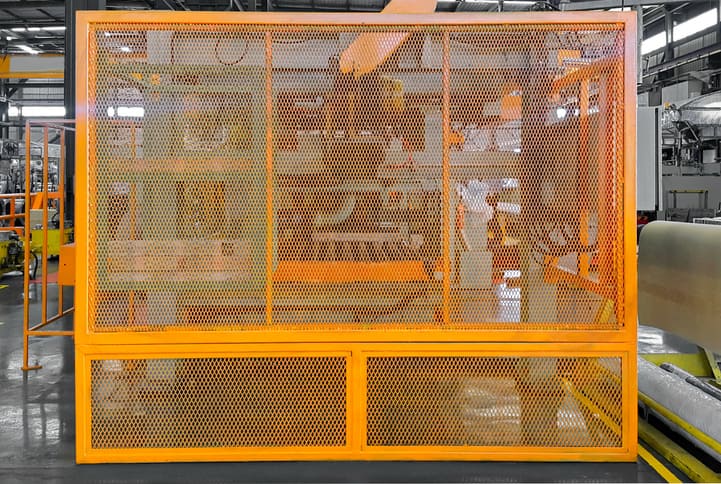

Proceszicht behouden
Open panelen maken visuele controle mogelijk zonder de afscherming te openen.
Machineafscherming
Metalen machineafscherming op maat
Metalen machineafscherming beperkt fysieke toegang tot gevaarlijke zones en houdt het proces waar nodig zichtbaar. CPL Metaal levert maatwerkpanelen van gaas, strekmetaal en geperforeerde plaat volgens de risicoanalyse.
Gaas, strekmetaal of geperforeerde plaat
Panelen en kaders op maat
Openingen en afstand gezamenlijk bepalen
Voor vaste en systeemgebonden afschermingen
Veiligheidspanelen voor machines
Welke machineafscherming levert CPL Metaal?
CPL Metaal levert metalen plaat- en gaaspanelen voor vaste of beweegbare machineafschermingen. De machinebouwer of integrator bepaalt vanuit de risicoanalyse welke veiligheidsfunctie, afstanden, deuren en beveiligingen nodig zijn.
- Gepuntlast gaas voor maatvaste openingen en proceszicht
- Strekmetaal voor een doorlopende open plaatstructuur
- Geperforeerde plaat voor een vlakker en dichter paneel
- Kader, randafwerking en bevestiging volgens systeemtekening
Wat zijn de mogelijkheden van machineafscherming?
De juiste uitvoering ontstaat door productkeuze, materiaal, belasting, maatvoering en gebruik als één geheel te beoordelen.
Lucht en warmte doorlaten
Maas of perforatie kan ventilatie rond de installatie ondersteunen.
Toegang fysiek beperken
Opening en afstand worden gecombineerd om bereikbaarheid van gevaarlijke delen te beperken.
Modulaire paneelopbouw
Herhaalbare velden, deuren en passtukken kunnen op het machinesysteem worden afgestemd.
Welke materialen zijn geschikt voor machineafscherming?
De materiaalkeuze hangt af van belasting, gewicht, binnen- of buitengebruik, corrosieomgeving, reiniging en gewenste levensduur.
Staal
- Veelgebruikte keuze voor stijve industriële panelen en frames
- Goed lasbaar bij geschikte staalsoort
- Meestal voorzien van coating of andere afwerking
Thermisch verzinkt staal
- Relevant bij vocht of buitengebruik
- Zinklaag beschermt de staalbasis
- Fabricagevolgorde en randen zorgvuldig uitwerken
RVS
- Relevant bij reiniging of corrosieve processen
- Kwaliteit op omgeving afstemmen
- Geschikt voor geselecteerde hygiënische toepassingen
Aluminium
- Laag paneelgewicht
- Stijfheid en veiligheidsfunctie projectspecifiek beoordelen
- Verbindingen en slijtage meenemen
Technische uitwerking
Welke gegevens bepalen de technische uitvoering?
Het metaalproduct functioneert binnen een complete constructie. Belastingen, maatvoering, ondersteuning, bevestiging en veiligheid worden daarom gezamenlijk vastgelegd.
1
Risicoanalyse
De machinebouwer bepaalt gevaren, vereiste risicoreductie en de functie van iedere afscherming.
2
Opening en veiligheidsafstand
Een opening is alleen veilig te beoordelen in combinatie met afstand en bereikbaarheid van de gevarenzone.
3
Paneelhoogte en vrije ruimten
Toegang over, onder, naast of door panelen wordt binnen de complete opstelling beoordeeld.
4
Mechanische sterkte
Gaas of plaat, kader, staanders en bevestigingen moeten de verwachte gebruiks- en impactbelasting opnemen.
5
Deuren en vergrendeling
Bij regelmatig benodigde toegang zijn beweegbare afschermingen doorgaans gekoppeld aan een vergrendeling. Scharnieren, sloten, interlocks en besturing horen bij het beveiligingssysteem van de machine.
6
Normcontext
ISO 14120 geeft algemene eisen voor afschermingen, ISO 13857 behandelt veiligheidsafstanden tegen reiken naar gevarenzones en ISO 14119 de bij afschermingen gebruikte vergrendelinrichtingen.
Welke metaalproducten passen bij deze toepassing?
De producttypen hebben ieder een eigen draagwerking, geometrie en gebruiksgebied. Bekijk de detailpagina die aansluit op uw technische vraag.
Ontwerpcriteria
Waar moet u bij de uitvoering op letten?
Een betrouwbare productspecificatie benoemt het gewenste resultaat en de randvoorwaarden van de complete constructie.
Vrije opening
Bepaalt samen met afstand welke lichaamsdelen door het paneel kunnen reiken.
Paneelstijfheid
Volgt uit materiaal, opening, plaat- of draadmaat, kader en bevestigingsafstand.
Zichtbaarheid
Maas, kleur, licht en achtergrond bepalen hoe goed operators het proces kunnen volgen.
Randveiligheid
Snijranden en draadeinden worden passend afgewerkt of in het frame opgesloten.
Demontage
Vaste afschermingen moeten met systemen zijn bevestigd die alleen met gereedschap kunnen worden geopend of verwijderd. De bevestigingsmiddelen moeten bij verwijdering aan de afscherming of machine bevestigd blijven.
Corrosiebestendigheid
Materiaal en afwerking worden afgestemd op vocht, reiniging en processtoffen.
Van aanvraag tot levering
CPL Metaal begeleidt ieder project met korte communicatielijnen, technisch advies en duidelijke afspraken over uitvoering en planning.
-
Advies en inventarisatie
We bespreken de toepassing, technische eisen, afmetingen, materiaalkeuze, afwerking en gewenste planning.
-
Technische uitwerking
Op basis van de aanvraag beoordelen we de maakbaarheid en adviseren we over een technisch en economisch passende uitvoering.
-
Productie en bewerking
Na goedkeuring worden de materialen geproduceerd en waar nodig verder bewerkt, gezet, gewalst of voorzien van een oppervlakteafwerking.
-
Controle en levering
De opdracht wordt gecontroleerd en volgens afspraak verpakt en geleverd op de gewenste locatie.
-
Montage op locatie (optioneel)
Indien gewenst kan montage op locatie onderdeel zijn van de opdracht. De uitvoering, planning, ondergrond, achterconstructie en verantwoordelijkheden worden vooraf afgestemd.
Veelgestelde vragen over machineafscherming
Praktische antwoorden over productkeuze, belasting, veiligheid, materialen en offertevoorbereiding.
Welke producten zijn geschikt voor machineafscherming?
Gepuntlast gaas, strekmetaal en geperforeerde plaat kunnen worden toegepast. De keuze hangt af van zicht, opening, afstand, mechanische belasting en omgeving.
Welke maasopening is veilig?
Er bestaat geen universele veilige maas. ISO 13857 geeft veiligheidsafstanden waarbij vorm en afmeting van de opening samen met de afstand tot de gevarenzone worden beoordeeld. De machinebouwer vertaalt dit naar de vereiste productspecificatie.
Wie is verantwoordelijk voor de CE-conformiteitsbeoordeling?
CPL Metaal levert panelen en maatwerkdelen volgens de overeengekomen specificatie. De verantwoordelijke fabrikant of integrator beoordeelt de complete machine, inclusief risicoanalyse, beveiligingssysteem en conformiteitsbeoordeling.
Wat is het voordeel van gaas ten opzichte van plaat?
Gaas geeft doorgaans veel proceszicht en luchtpassage. Geperforeerde plaat kan een dichter scherm vormen. Strekmetaal biedt een doorlopende open plaatstructuur.
Kunnen deuren in de afscherming worden opgenomen?
Paneel- en kaderdelen kunnen volgens tekening worden voorbereid. Scharnieren, vergrendelingen en de veiligheidsbesturing moeten binnen het complete machinesysteem worden ontworpen.
Welke gegevens zijn nodig voor een offerte?
Stuur tekeningen, aantallen, paneelmaten, maximale opening, veiligheidsafstand, materiaal, kaderprofiel, bevestiging, deuren, afwerking en gewenste leveringsomvang mee.
